ROHM开发出支持大型、小型两种车载液晶面板的6通道LED驱动器

总部位于日本京都的全球知名半导体制造商ROHM开发了LED驱动器IC“BD81A76EFV-M”，用于汽车导航系统、集成信息显示系统和仪表板的LCD背光。BD81A76EFV-M是一款6通道输出（120mA/ch）LED驱动器IC，用于汽车LCD背光，支持12英寸LCD面板。此前，4通道输出产品只能支持高达8英寸的LCD面板应用，而该产品可以支持10至12英寸的更大应用。同时，新产品还采用了ROHM独特的电压控制技术，可以驱动大量LED。因此，只使用一个LED驱动器，不仅可以驱动最先进的12英寸级大型LCD，还可以驱动小型LCD。这将大大有助于基于平台的扩展型号的LCD面板控制板的通用设计。

近年来，在汽车行业，为了提高可视性和设计灵活性，液晶面板在汽车导航、仪表板和平视显示器中的应用迅速普及。与此同时，对更大面板的需求也在增加。与此同时，对LCD背光LED灯的数量和亮度的需求也呈现出多样化的趋势，如更多的通道LED驱动器、更高的调光性能和LED防闪烁功能。ROHM利用迄今为止积累的仿真设计技术优势，将电压调节控制等独特技术集成到LED驱动器中，为控制板和无闪烁LCD面板的通用设计做出了贡献。这一次，将推出一款新的6通道LED驱动器，这将极大地帮助汽车采用大型液晶面板。该产品自2019年7月开始进行样品销售（样品价格为800日元/件，不含税），计划从2019年10月开始以每月10万台的生产规模暂时投入量产。前期和后期的生产基地均为ROHM Electronics Philippines Inc.（菲律宾）。未来，ROHM将继续开发有助于优化车载系统、更节能的产品，不断为汽车领域的技术创新做出贡献。

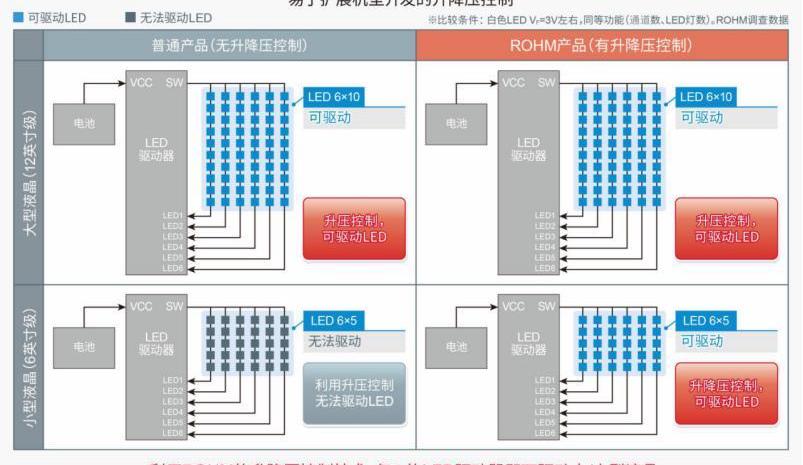

＜新产品功能＞1。该产品采用ROHM独特的升降控制技术，只需一块即可驱动小型到大型面板。为了实现“BD81A76EFV-M”在液晶面板应用中的灵活性，该产品采用了ROHM独特的升降控制技术。例如，当比较具有6通道输出的LED驱动器时，仅使用升压控制的普通产品没有6ch×6-10个LED灯（约36-60个LED）无法驱动，而新的ROHM产品只需要6ch×1-10个LED灯即可驱动（约6-60个LED）。因此，它不仅可以驱动大型液晶面板，也可以驱动中小型液晶面板。只有一个LED驱动器可以支持广泛的应用，这将大大有助于基于平台的扩展型号的LCD面板控制板的通用设计。

2.先进的6通道输出，支持最先进的12英寸级大型液晶面板。该产品配备了低热输出恒流驱动器，从而实现了先进的6通道LED电流输出（120mA/ch）。常规的4通道输出产品只能支持8英寸以下的LCD面板应用，而该产品可以支持10到12英寸的更大应用。此外，使用ROHM独特的PWM调光技术（日本专利申请号2018-169705），LED的调光比达到10000:1（@100Hz），可以支持全面的信息显示系统和仪表板驱动，极大地帮助在汽车LCD面板应用中实现更好的可视性和设计灵活性。3.待机电流仅为10μA，有助于降低应用程序的功耗。该产品利用ROHM模拟设计技术和工艺技术的优势，实现了仅10μa的待机电流。与同等功能产品的40μa待机电流不到三分之一相比，它非常有助于LCD面板应用更节能。4.配备扩频功能，实现高可靠性和低噪声运行。该产品不仅支持汽车电子产品可靠性国际标准“AEC-Q100”，而且具有防止电磁干扰的扩频功能……

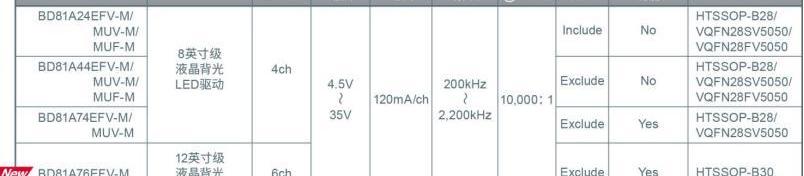

nce（EMI），实现低EMI，符合汽车行业噪声国际标准“CISPR25”，有助于稳定对噪声干扰抑制要求较高的车载系统的运行<；应用示例>非常适合◇ 汽车导航系统◇ 综合信息显示系统◇ 仪表板◇ 抬头显示器◇ 电子反射镜◇ 汽车中使用的12英寸LCD面板由背光LED<；汽车液晶背光LED驱动器IC产品系列>
