国标委发布《电动汽车安全要求第3部分：人员触电防护》第1号修改单

来源：第一电气网近日，国家标准化管理委员会批准了GB/T 18384.3-2015《电动汽车安全要求第3部分：触电防护》第1号修正案的公告，该修正案将于2017年7月1日起实施。

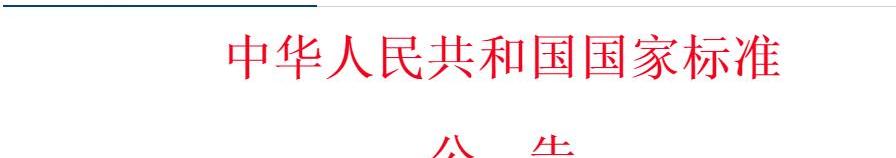

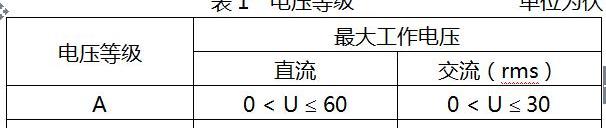

关于批准发布GB/T 18384.3-2015《电动汽车安全要求第3部分：触电防护》第1号修正案的公告；国家标准化管理委员会批准了GB/T 18384.3-2015《电动汽车安全要求第3部分：触电防护》第1号修正案，该修正案于2017年7月1日生效，现已发布（见附件）。国家标准委员会2017年6月12日附件GB/T 18384.3-2015《电动汽车安全要求第3部分：人员触电防护》No.1。原标准单项和“4个电压等级”根据最大工作电压U将电气元件或电路分为以下等级，如表1所示。

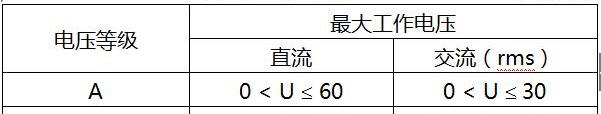

修订后的标准根据最大工作电压U将电气元件或电路分为以下等级，如表1所示。

对于相互导电连接的电路，当电路中直流带电部分的一极与电动平台相连，且具有该极的任何其他带电部分的最大电压值≤30 V AC（rms）且≤60 V DC时，则导电连接电路不完全是B类电压电路，并且只有在B类电压下运行的部分被认为是B类电压电路。2.“5.1高压警告标记”具有原始标准B电压的电能存储系统，如REESS和燃料电池堆，应标有图1所示的符号。符号的背景色为黄色，边框和箭头为黑色。参见GB 2893、GB 2894和GB/T 5465.2。当拆除百叶窗或外壳可能暴露B级电压的带电部分时，百叶窗和外壳上应清晰可见相同的符号。在评估对该符号的需求时，应考虑屏障/外壳的可接近性和可移除性。

图1高压警告标志具有标准B级电压的电能存储系统，如REESS和燃料电池堆，应标有图1所示的符号。对于相互导电连接的电路，当电路中直流带电部件的一极与电动平台相连，且具有该极的任何其他带电部件的最大电压值≤30 V AC（rms）且≤60 V DC时，REESS不需要标记图1所示的符号；

否则，无论是否有B级电压，REESS都应标有图1所示的符号。符号的背景色为黄色，边框和箭头为黑色。参见GB 2893、GB 2894和GB/T 5465.2。当拆除百叶窗或外壳可能暴露B级电压的带电部分时，百叶窗和外壳上应清晰可见相同的符号。在评估对该符号的需求时，应考虑屏障/外壳的可接近性和可移除性。

图1高压警告标志三、“6.7.1总则”原标准在最高工作电压下，直流电路的最小绝缘电阻应至少大于100Ω/V，交流电路的最小电阻应至少小于500Ω/V。为了满足上述要求，根据电路的结构和元件的数量，每个元件都应该具有更高的绝缘电阻。如果直流和交流B级电压电路导电连接在一起（如图2所示），应满足以下两个选项之一：-选项1：组合电路应满足至少500Ω/V的要求，或选项2：如果交流电路至少采用第6.7.2节规定的一种额外保护方法，组合电路应满足至少100Ω/V的要求。。

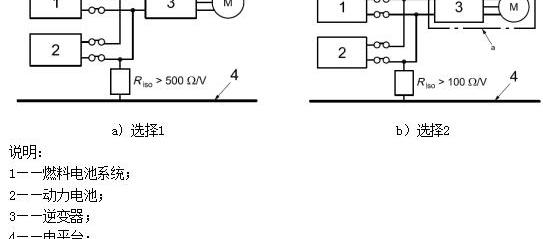

直流和交流电路导通连接的B级电压系统的绝缘电阻要求在修订后的标准下，直流电路的最小绝缘电阻应至少大于100Ω/V，交流电路的最低绝缘电阻应大于500Ω/V。。为了满足上述要求，根据电路的结构和元件的数量，每个元件都应该具有更高的绝缘电阻。如果直流和交流B级电压电路导电连接在一起（如图2所示），应满足以下两个选项之一：-选项1：组合电路应满足至少500Ω/V的要求，或选项2：如果交流电路至少采用第6.7.2节规定的一种额外保护方法，组合电路应满足至少100Ω/V的要求。。对于相互导电连接的电路，当电路中直流带电部分的一个极与电动平台连接，并且具有该极的任何其他带电部分的最大电压值≤30 V AC（rms）和≤60 V DC时，本章（6.7）、7.2和8中的要求不适用于该电路（包括直流部分和交流部分）。

直流和交流电路导电连接的B级电压系统的绝缘电阻要求来源：第一电网近日，国家标准化管理委员会批准了GB/T 18384.3-2015《电动汽车安全要求第3部分：触电防护》第1号修正案的公告，该修正案将于7月1日实施， 2017.

关于批准发布GB/T 18384.3-2015《电动汽车安全要求第3部分：触电防护》第1号修正案的公告；

国家标准化管理委员会批准了GB/T 18384.3-2015《电动汽车安全要求第3部分：触电防护》第1号修正案，该修正案于2017年7月1日生效，现已发布（见附件）。国家标准委员会2017年6月12日附件GB/T 18384.3-2015《电动汽车安全要求第3部分：人员触电防护》No.1。原标准单项和“4个电压等级”根据最大工作电压U将电气元件或电路分为以下等级，如表1所示。

修订后的标准根据最大工作电压U将电气元件或电路分为以下等级，如表1所示。

对于相互导电连接的电路，当电路中直流带电部分的一极与电动平台相连，且具有该极的任何其他带电部分的最大电压值≤30 V AC（rms）且≤60 V DC时，则导电连接电路不完全是B类电压电路，并且只有在B类电压下运行的部分被认为是B类电压电路。2.“5.1高压警告标记”具有原始标准B电压的电能存储系统，如REESS和燃料电池堆，应标有图1所示的符号。符号的背景色为黄色，边框和箭头为黑色。参见GB 2893、GB 2894和GB/T 5465.2。当拆除百叶窗或外壳可能暴露B级电压的带电部分时，百叶窗和外壳上应清晰可见相同的符号。在评估对该符号的需求时，应考虑屏障/外壳的可接近性和可移除性。

图1高压警告标志具有标准B级电压的电能存储系统，如REESS和燃料电池堆，应标有图1所示的符号。对于相互导电连接的电路，当电路中直流带电部件的一极与电动平台相连，且具有该极的任何其他带电部件的最大电压值≤30 V AC（rms）且≤60 V DC时，REESS不需要标记图1所示的符号；

否则，无论是否有B级电压，REESS都应标有图1所示的符号。符号的背景色为黄色，边框和箭头为黑色。参见GB 2893、GB 2894和GB/T 5465.2。当拆除百叶窗或外壳可能暴露B级电压的带电部分时，百叶窗和外壳上应清晰可见相同的符号。在评估对该符号的需求时，应考虑屏障/外壳的可接近性和可移除性。

图1高压警告标志三、“6.7.1总则”原标准在最高工作电压下，直流电路的最小绝缘电阻应至少大于100Ω/V，交流电路的最小电阻应至少小于500Ω/V。为了满足上述要求，根据电路的结构和元件的数量，每个元件都应该具有更高的绝缘电阻。如果直流和交流B级电压电路导电连接在一起（如图2所示），应满足以下两个选项之一：-选项1：组合电路应满足至少500Ω/V的要求，或选项2：如果交流电路至少采用第6.7.2节规定的一种额外保护方法，组合电路应满足至少100Ω/V的要求。。

直流和交流电路导通连接的B级电压系统的绝缘电阻要求在修订后的标准下，直流电路的最小绝缘电阻应至少大于100Ω/V，交流电路的最低绝缘电阻应大于500Ω/V。。为了满足上述要求，根据电路的结构和元件的数量，每个元件都应该具有更高的绝缘电阻。如果直流和交流B级电压电路导电连接在一起（如图2所示），应满足以下两个选项之一：-选项1：组合电路应满足至少500Ω/V的要求，或选项2：如果交流电路至少采用第6.7.2节规定的一种额外保护方法，组合电路应满足至少100Ω/V的要求。。对于相互导电连接的电路，当电路中直流带电部分的一个极与电动平台连接，并且具有该极的任何其他带电部分的最大电压值≤30 V AC（rms）和≤60 V DC时，本章（6.7）、7.2和8中的要求不适用于该电路（包括直流部分和交流部分）。

直流和交流电路导电连接的B级电压系统的绝缘电阻要求
